Descrierea supapei cu bilă pneumatică cu trei sensuri
Supapa cu bilă pneumatică cu trei căi este o supapă automată care determină miezul supapei să se rotească printr-un actuator pneumatic pentru a obține o deviere medie, confluență sau comutarea direcției de curgere. Este împărțit în principal în două tipuri: tip L și T-Type, potrivit pentru scenarii de control mediu, lichid, abur și corozive.
L-Type: Direcția debitului este comutată prin rotirea miezului de supapă 90 grade pentru a conecta cele două canale verticale (cum ar fi A → B sau A → C), care este adecvat pentru cerințele de comutare a direcției fluxului mediu; T-TYPE: Cele trei canale pot fi conectate între ele sau închise independent, susținând confluența medie (A+B → C) sau diversiune (A → B+C) și controlul flexibil al sistemelor de conducte complexe.
Caracteristici cheie de proiectare
Optimizare structurală Actuator pneumatic: Suportează cu acțiune dublă (5 ~ 7Bar Sursa de gaz) sau cu o singură acțiune (resetare automată la pierderea presiunii), integrată cu poziția de adaptare a platformei ISO 5211, comutatorul de limită și alte accesorii. Designinnovativ : quick Structura de instalare: prin combinația de inel convex conic și inelul de clemă Haff, conexiunea flanșă/clemă poate fi rapid fixată și dezasamblată (cum ar fi scenariul DN50 ~ DN600) ; Modul de protecție: Unele modele au placă de conectare magnetică încorporată și un mecanism de resetare a arcului pentru a preveni acumularea impurităților în interfața flanșă atunci când nu este utilizată.
Specificația robinetului cu bilă pneumatică cu trei sensuri
|
articol |
valoare |
|
Garanție |
1 an |
|
Tip |
Supape cu bilă |
|
Suport personalizat |
Oem |
|
Locul de origine |
Henan, China |
|
Nume de marcă |
Gnee |
|
Numărul modelului |
PT+DN25 |
|
Aplicație |
General |
|
Temperatura mass -media |
Temperatură normală |
|
Putere |
Pneumatic |
|
Media |
Apă |
|
Dimensiunea portului |
1'' |
|
Structura |
Mingea |
|
Material corporal |
Oţel inoxidabil |
|
Presiunea de lucru |
16 bar |
|
MOQ |
1 PC |
|
Certificat |
Certificarea CE |
|
Standard sau non -standard |
standard |
|
Temperatura de lucru |
-20~200 |
|
Ambalare |
Cutie din lemn |
|
Marca |
Autorun |
|
Culoare |
Culoare personalizată |
|
Conexiune |
Fir |
Parametri tehnici și puncte de selecție
| Termeni | Indicatori tehnici | Scenarii de adaptare |
|---|---|---|
| PRESIUNEA NOMINALĂ | PN1.6 ~ 6.4mpa (până la PN25) | Sisteme chimice și miniere de înaltă presiune |
| Intervalul de temperatură | -30 grad ~ 250 grade (depinde de materialul de etanșare) | Abur la temperatură ridicată (sigiliu PPL) |
| Mod de conectare | Flanșă (GB/T 9113), Clemă rapidă-instalare (grad sanitar) | Pipelina aseptică a alimentelor/farmaceutice |
| Opțiuni materiei | Corpul supapei: oțel inoxidabil 304/316L; Mingea supapei: metal acoperit cu cauciuc sau tot oțel | Pentru media corozivă, alegeți 316L |

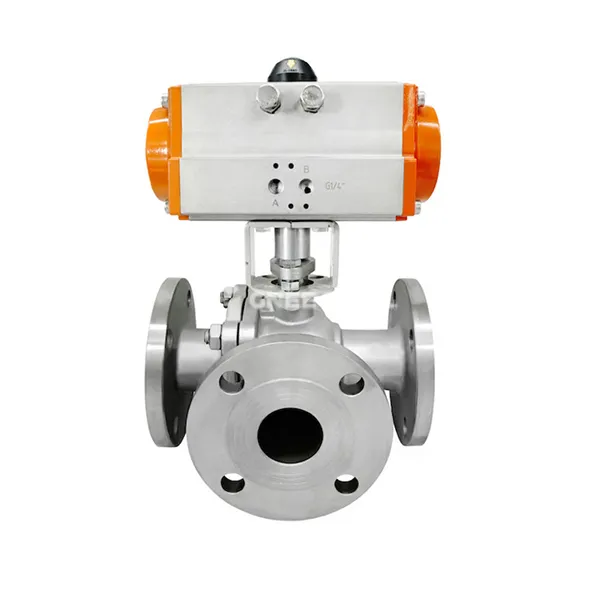

Valva cu bilă pneumatică cu trei sensuri
Aplicații
Chimică/energie:
Control de deviere a aburului la temperaturi ridicate (T-Type, PN16, Sigiliu PTFE);
Sistem de confluență medie acid-baz (T-Type, 316L corpul valvei).
Alimente/farmaceutice:
Curățarea CIP a conductei sanitare (CLAMP-Instalați rapid, RA mai puțin sau egală cu 0. 8μm lustruire de suprafață);
Tratarea apei/minerit:
Transport cu suspensie multidirecțională (corp de supapă căptușită de cauciuc, design de uzură anti-particule).
