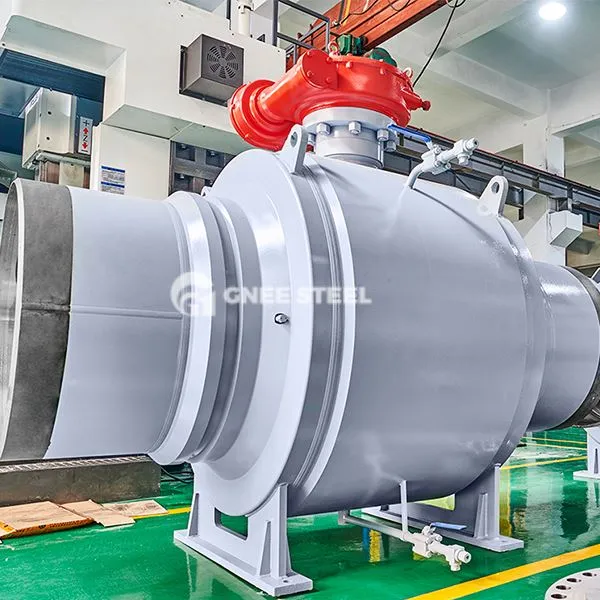

Supape cu bilă submarină

Supapele cu bilă submarină sunt supape speciale proiectate pentru sistemele de transmisie de petrol și gaze de mare adâncime, implementate în principal în galerii de conducte subacvatice, terminale de conducte submarine și conducte de transmisie de petrol și gaze, cu o adâncime de lucru de până la 3, {2}} metri. Funcțiile sale de bază includ:

Media Tut-Off sub presiune înaltă (10-100 MPA) Mediu
Operat de la distanță prin ROV (robot subacvat) sau sistem hidraulic
Rezistent la coroziunea apei de mare și la impactul sedimentelor submarine.

Componente structurale
1. Structura principală
Corpul valvei: oțel inoxidabil Super duplex (UNS S32750) sau turnare nichel-aluminiu-bronz, grosimea peretelui a crescut cu 30% -50% în comparație cu supapele de teren.
Mingea: design complet de foraj, suprafață pulverizată cu carbură de tungsten sau strat de aliaj pe bază de nichel, duritate de suprafață a HRC60 sau mai sus.
2. Sistem de etanșare
Sigiliu principal: SPE (efect unic piston) + DPE (efect dublu piston) sigiliu combinat, etanșare presiune specifică a 140-180 n/mm².
Sigiliu auxiliar: Inel de etanșare PTFE în formă de buze + Structura de compensare a arcului metalic, compensare până la 5 mm.
3. Dispozitiv de protecție
Sistem de reducere a presiunii: dispozitiv de relief automat pentru suprapresiune în camera de mijloc, cu presiunea de relief stabilită de 1,3 ori de presiunea de lucru.
Proiectarea anti-coroziune: tulpina de supapă este confecționată din aliaj Inconel 625, iar partea filetată este realizată dintr-o structură anti-semă trapezoidă.



supape cu bilă submarină



Avantaje
Adaptabilitatea extremă a mediului
Funcționare continuă timp de 30 de ani la 4 grade în mediul apei de mare și rezistență la concentrare de clinte până la 19, 000 ppm.
Fiabilitate operațională
Timp de răspuns al sistemului de acționare hidraulică<3 seconds, torque output range 2000-15000N-m.
Design sigur și redundant
Cu mecanism de protecție a eșecului dublu sigiliu, rata de scurgere mai mică sau egală cu 0. 01ppm (standardul ISO 5208).
