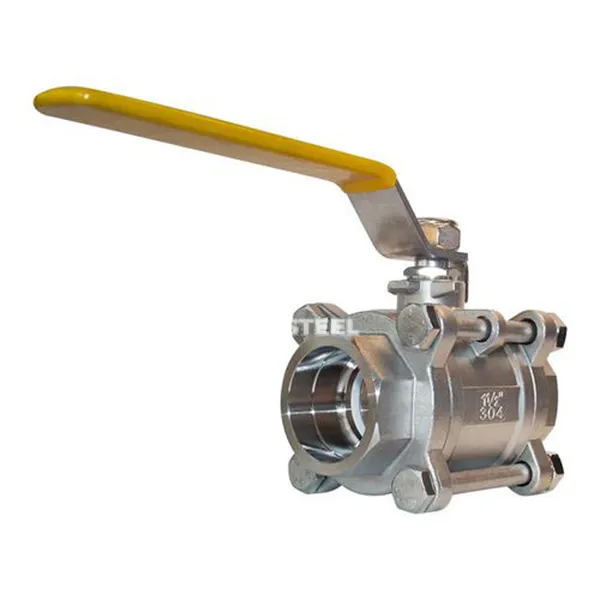

Supapă cu bilă de sudură

‌Socket Supapul de bilă de sudare este conectat la conductă prin sudare prin priză. Piesele sale de deschidere și închidere sunt sfere cu canale circulare. Mediul poate fi pornit și oprit sau direcția debitului poate fi controlată prin rotirea a 90 de grade. Este utilizat în principal în sistemele de conducte de apă, petrol, gaze și lichide corozive (cum ar fi acizi și alcali). Intervalul de presiune este de obicei 1. 6-6. 4mpA‌, iar rezistența la temperatură poate atinge -20 grad ~ 350 grade ‌.

Structura și caracteristicile de bază
‌ Proiectarea corpului valvei‌

Metoda Metoda de conectare ‌Material‌: Corpul supapei este în cea mai mare parte din oțel inoxidabil 304/316L din oțel inoxidabil sau duplex, care are o rezistență puternică la coroziune și este potrivit pentru condiții de lucru complexe, cum ar fi mediul care conțin sulf; ‌ Forma structurală‌: ‌three-piesă‌: este format dintr-un corp de supapă, un capac de supapă și un disc de supapă, care este ușor de dezasamblat și întreținut (cum ar fi tipul Q61F); ‌ Full Bore/Bore redus‌: Designul complet al forajului reduce pierderea de presiune, iar structura redusă a forajului este potrivită pentru scenele cu spațiu limitat.
‌
Sistem de etanșare și acționare‌
‌Sealing Type‌:
‌Soft SEAL‌: scaunul PTFE sau supapă de cauciuc, nivel de scurgere până la ANSI VI, potrivit pentru lichide curate;
‌Hard Sigilt‌: Stellite 6, rezistent la uzura particulelor și temperaturi ridicate (mai puțin sau egal cu 450 de grade);
‌Drive Mode‌: Actuator manual, pneumatic sau electric, timp de răspuns pneumatic mai mic sau egal cu 0. 05 secunde, acceptă telecomanda.

Dimensiuni: 1/2 "- 2", dn 15 - dn 50mm

Evaluare presiune: Clasa150/600/800/1500/2500LB

Materialul corpului valvei: A105, F304, F304L, F316, F316L, 4A, F51, etc.

Operat de: pârghie, angrenaj sau pneumatic, hidraulic și actuator electric

Media: gaz, petrol, apă, acid

Formular de conectare: filetat, SW, BW.

Canal: direct prin tip

Standarde:

Proiectare: ASME B16.34 / BS 5351.

Față în față: standard de producător.

End la sfârșit: Standardul producătorului.

FILDED END: ASME B1.20.1.

Soluție de sudare și BW End: ASME B16.11.

Test: API 598/BS 6755.

Test de siguranță la foc: API 597/API 6FA.



Supapă cu bilă de sudură



Aplicații
Petrochimic: tăierea conductei de gaze naturale acre (q41f -160 p de tip), folosind 316L Body Valve + Combinație de etanșare dură;
Energie și putere: comutarea medie a sistemului de stocare a energiei sare topite, rezistență la temperatură 450 grade /presiune 32MPa;
Farmaceutice și produse alimentare: Sus316 Supapă lustruită Corp + Sigiliu moale, care îndeplinesc cerințele certificării sanitare;
Tratarea apei: adăugarea agentului de tratare a canalizării de înaltă presiune, adecvat pentru deschiderea și închiderea de înaltă frecvență (mai mare sau egală cu 100, 000 Times Life).
