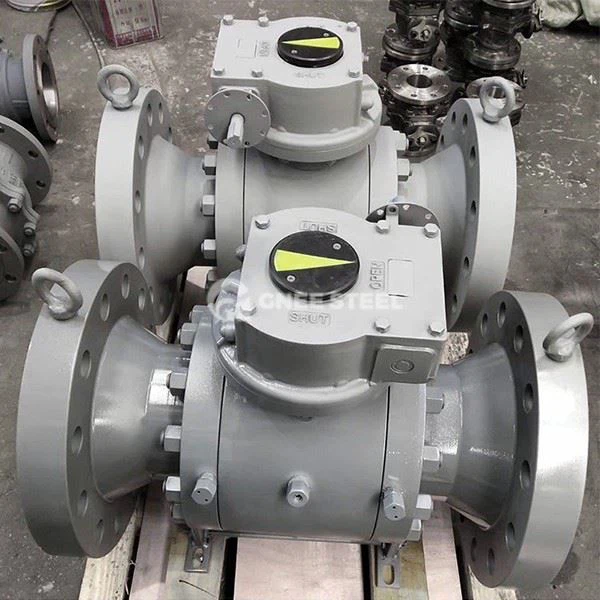

Descrierea supapei cu bilă de trunnion așezată din metal
Supapa cu bilă de trunnion așezată din metal este o supapă care folosește o structură de etanșare din metal-metal . Bingea este fixată în corpul supapei prin rulmenții superiori și inferiori, iar tulpina supapei determină mingea să rotească 90 de grade pentru a obține controlul fluidului on-off . Componentele de bază includ:
Valve Body: Fabricat din turnare sau forjare, cu rezistență puternică la presiune (materiale comune precum WCB, aliaj din oțel inoxidabil);
Ball Fixed: turnare/forjare integrală, întărită de suprafață (cum ar fi ceramică pulverizată, carbură cimentată), duritatea poate atinge HRC60 sau mai sus;
SEAT DE VALVE METAL : formează o pereche de etanșare cu bila, materialul se potrivește cu mingea (cum ar fi oțelul inoxidabil + carbură cimentată), iar rugozitatea suprafeței de etanșare este mai mică sau egală cu RA0.2;
Valve tulpină: conectează actuatorul și mingea pentru a transmite cuplul;
Spring Preîncărcare Sistem
Avantaje și caracteristici de bază
Adaptabilitatea la condiții de muncă extreme
Interval de temperatură : - 196 Grad până la 650 grade (supapă de etanșare moale -20 grad ~ 180 grade);
Rezistența la presiune : până la clasa 2500 (PN420), potrivită pentru aburul de înaltă presiune și conductele de gaze naturale;
Rezistența la coroziune/uzură : Potrivit pentru particule care conțin mediu (cum ar fi suspensie, cenușă), anti-blocare prin suprafața de etanșare a carburilor și designul de auto-curățare .
Sigilarea fiabilității
Garniturile dure din metal nu au niciun risc de îmbătrânire și deformare sub temperatură ridicată și presiune ridicată, iar rata de scurgere este mult mai mică decât cea a garniturilor moi;
Sigilare bidirecțională : Proiectarea scaunului dublu supapă acceptă fluxul bidirecțional al mediului fără restricții de direcție de instalare .
Viață lungă și întreținere scăzută
Proiectarea rezistentă la uzură extinde durata de viață și reduce frecvența întreținerii timpului de oprire;
Structura modulară facilitează înlocuirea rapidă a sigiliilor .
Specificația supapei cu bile de trunnion așezate din metal
|
articol |
supapă |
|
Aplicație |
Utilizare industrială, utilizarea industrială a apei, utilizarea gospodăriei |
|
Dimensiunea portului |
Dn 10- dn1000 |
|
Garanție |
24 de luni |
|
Locul de origine |
China |
|
Henan |
|
|
Putere |
Manual, electric, pneumatic, hidraulic |
|
Temperatura mass -media |
Temperatură scăzută/temperatură ridicată/temperatură normală/temperatură medie |
|
Nume de marcă |
Gnee |
|
Structura |
Mingea |
|
Media |
Gaz, petrol, apă, abur |
|
Suport personalizat |
OEM, ODM, OBM |
|
Timpul de livrare |
7-15 zile |
|
Acoperire |
Personalizat |
|
Corpul supapei |
Sudură forjată |
|
Material corporal |
304, 304L, 316L |
|
MOQ |
10 |
|
Mărimi de port |
A plictisit complet și de alezaj redus |
|
Proiectare și fabricație |
BS6364, MESC SPE77/200, JB/T7749 |
|
Proiectare sigură la foc |
API607, API 6FA |

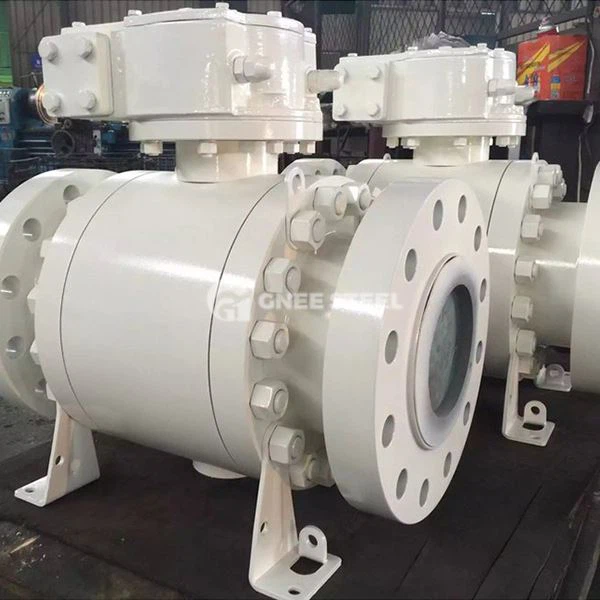

Supapă cu bilă așezată din metal
Aplicații
| Industrial | Aplicații | Funcţie |
|---|---|---|
| Petrol și gaz | Transportul petrolului brut, conductele de gaze naturale de înaltă presiune | Reglarea de întrerupere/flux segmentat pentru a asigura siguranța conductelor pe distanțe lungi |
| Industria chimică | Mediile corozive (acid, alcalin), reactor la temperatură ridicată | Interceptarea fluxului rezistent la coroziune pentru a preveni accidentele de siguranță cauzate de scurgeri |
| Electricitate | Sisteme de abur la temperatură ridicată (cazane, turbine) | Rezistă aburului peste 540 de grade, deschidere și închidere stabilă |
| Metalurgie/minerit | Sistem de transport și control de praf de suspensie | Rezistați -vă la uzura de particule și mențineți producția continuă |
Valvele cu bilă cu bilă de trunnion așezată din metal, cu cele trei caracteristici majore ale lor de rezistență extremă de condiții de muncă, sigiliu de scurgere zero și durată de viață lungă, sunt responsabile pentru următoarele zone cheie precum industria energetică și chimică:
① Garanție de siguranță: eliminați riscul de scurgere a mediilor de temperatură ridicată și de înaltă presiune;
② Continuitatea producției: reducerea pierderii de capacitate de producție cauzată de timpul de oprire;
③ Optimizarea costurilor: Reduceți frecvența de întreținere și consumul de piese de schimb
