Descrierea supapei cu bilă operată cu viteză
Supapa cu bilă condusă de angrenaj este un tip de supapă cu bilă care obține o ieșire ridicată a cuplului printr-un mecanism de reducere a angrenajului și este utilizat în principal pentru deschiderea și închiderea controlului în condiții de muncă cu diametrul mare sau de înaltă presiune. Caracteristicile sale principale includ:
Mecanism de reducere a vitezei: adoptarea uneltelor de viermi sau a sistemului de viteze planetare, forța de funcționare manuală este redusă cu 50%-80%;
Adaptare cu diametru mare: Potrivit pentru sistemele de conducte deasupra DN300, cu o capacitate maximă de transport a cuplului de până la 5000N-M;
Structura sudată totul: corpul supapei nu adoptă niciun proces de sudare a scurgerilor, potrivit pentru medii îngropate sau cu risc ridicat (cum ar fi gazul natural lichefiat, transmisia de petrol și gaze care conțin sulf).
Structura
| subansambluri | Caracteristici tehnice |
|---|---|
| corpul supapei | Oțel din carbon/oțel inoxidabil Construcții sudate, proiectare a dovezilor de incendiu și explozie (conformitate cu API 607) |
| Cutii de viteze | Raportul de transmisie a vitezei de viermi 10: 1-30: 1, tratament de întărire a suprafeței (HRC mai mare sau egal cu 55) |
| Minge și scaun | Proiectare completă cu foraj cu etanșare tare metalică (suprapunere de aliaj de stellite) pentru temperaturi de până la 450 de grade. |
| interfață driver | Mortise standardizate și producție de tenon (ISO 5211) pentru actuatoare electrice, pneumatice sau hidraulice. |
Specificația valvei cu bilă operată cu viteză
|
articol |
valoare |
|
Structura |
Mingea |
|
Aplicație |
General |
|
Locul de origine |
China |
|
Henan |
|
|
Putere |
Manual |
|
Suport personalizat |
Oem |
|
Dimensiunea portului |
Dn 15- dn700 |
|
Garanție |
1 an |
|
Temperatura mass -media |
Temperatură ridicată |
|
Nume de marcă |
Gnee |
|
Media |
Gaz |

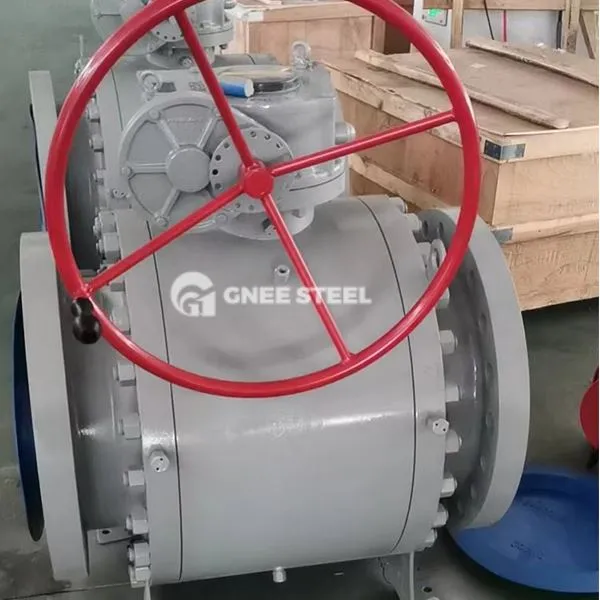

supapă cu bilă operată cu viteză
Avantaje tehnice
Cuplu de funcționare scăzut
Mecanismul de reducere a angrenajului de viermi face ca forța de deschidere și închiderea roții de mână a valvei DN600 să fie mai mică sau egală cu 150N (operația obișnuită a mânerului are nevoie mai mare sau egală cu 800N);
Proiectare anti-scurgere
Corp de supapă complet sudat + etanșare dublă de ambalare (grafit flexibil + încărcat cu arc), rata de scurgere mai mică sau egală cu ISO 5208 Rata A;
Întreținere de viață lungă
Grăsimea cutiei de viteze poate păstra 10 ani fără întreținere, durata de etanșare a scaunului de supapă mai mare sau egală cu 5000 de cicluri de deschidere și închidere.
Aplicații
Conductele de petrol și gaze de distanță lungă: instalarea directă de înmormântare a corpului supapei complet sudate pentru a controla transmiterea gazelor naturale/a uleiului brut (presiune de proiectare mai mare sau egală cu clasa 600);
Sistem de stocare și transport LNG: funcționare stabilă în conformitate cu -162 Condiții de lucru la temperaturi scăzute, adaptate la standardul BS 6364;
Rețeaua de încălzire a orașului: DN1200 Supapă de alezaj complet pentru a obține o reducere rapidă a mediilor cu aburi, a timpului de deschidere și închidere mai mică sau egală cu 30 de secunde.
