Descrierea supapei cu bile de trunnion din oțel forjat
Supapa de bilă de trunnion din oțel forjat este o supapă cu bilă din material forjat din oțel . Caracteristica sa de proiectare este că mingea este fixată în corpul supapei prin trunnion și se poate roti în jurul trunnionului pentru a deschide și închide supapa . Acest tip de supapă are următoarele caracteristici:
Material: oțel forjat, cu rezistență ridicată, rezistență la temperatură ridicată, rezistență la coroziune și alte proprietăți excelente .
Câmp de aplicare: utilizat în principal în câmpuri industriale, cum ar fi petrol, gaze naturale, industrie chimică și energie electrică și funcționează bine sub presiune ridicată și mediu de temperatură ridicată .
Caracteristici structurale: structura trunnionului fixează mingea, reduce frecarea și uzura în timpul funcționării și prelungește durata de serviciu a supapei .
Performanță de etanșare: se folosesc de obicei garnituri dure metalice sau materiale de etanșare moale, care pot menține performanțe bune de etanșare în condiții de muncă extreme .
Cuplul de funcționare: Proiectarea structurală este rezonabilă, cuplul de funcționare este scăzut și este ușor să funcționați manual sau actuatoare electrice sau pneumatice .
Specificația valvei de minge de trunnion din oțel forjat
|
Proiectare și fabricație
|
API6D ASME B16.34 GB/T12237
|
|
Dimensiune față în față
|
ASME B16.10 GB/T12221
|
|
Conexiunea se termină
|
ASME B16.5 ASME B16.47 GB/T9113 JB/T79 HG20592
|
|
Inspecție și testare
|
GB/T9092 API598
|
|
Clasa de presiune
|
150LB 300LB 600LB 900LB 1500LB 2500LB
|
|
Materialul principal
|
A216 WCB /A352 LCB /A217 WC6 /A217 WC9 /A217 C5 /A351 CF8 (M) /A351 CF3 (M)
|
|
Dimensiune (IN)
|
2" 2-1/2" 3" 4" 5" 6" 8" 10" 12" 14" 16" 18" 20" 24" 28" 30" 32" 36" 40"
|
|
Serviciu
|
Produse de apă / ulei / abur / gaz / acid etc. .
|

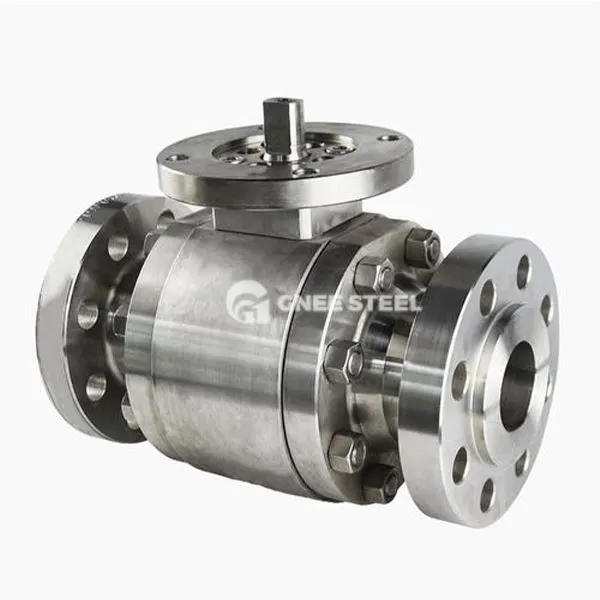

Supapă de bilă de trunnion din oțel forjat
Avantaje
Ultra Toleranță la presiunea ridicată
Adaptabilitatea extremă: Sigiliul este stabil de la -196 grad de răcire profundă până la 550 de grade condiții de temperatură ridicată;
Long life design: The hard sealing ball is resistant to particle erosion, and the opening and closing life is >100, 000 ori;
Întreținere convenabilă: scaunul de supapă modular acceptă înlocuirea online fără demontare a supapei .
Aplicații
Energie de presiune ultra-mare
Industria nucleară și industria chimică: control de răcire a insulei nucleare (temperatură ridicată de 550 de grade), transport puternic de mediu acid (rezistență la coroziune F316L);
Industrie specială
