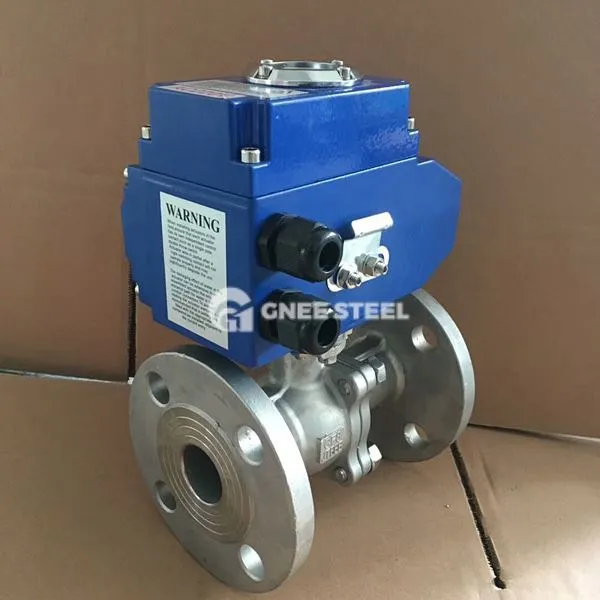

Valva cu bilă de tip flanșă

Valva cu bilă segmentată cu flanșă este o supapă care combină tehnologia de control segmentată cu conexiunea flanșă. Caracteristica sa principală este de a realiza reglarea fluxului pe mai multe etape sau deschiderea și închiderea etapizată prin rotație segmentată, care este potrivită pentru scenarii industriale care necesită un control fin de debit. Structura principală include:

Corpul supapei: conexiune cu flanșă (tip dublu flanșă sau napolitane), în mare parte din oțel inoxidabil și oțel carbon pentru a asigura rezistența la presiune și rezistența la coroziune.
Bilă segmentată: Unghiul de rotație a bilei este proiectat în etape (cum ar fi 0 grad → 45 grade → 90 grade), iar schimbarea de flux mediu sau de presiune este controlată prin mai multe accidente vasculare cerebrale.
Actuator: este de obicei echipat cu dispozitive de acționare segmentate pneumatice sau electrice, care suportă în două etape (0-45 grad /45-90 grad) sau o operație în trei etape pentru a obține o reglare precisă a debitului.
Sistem de etanșare: etanșare tare (scaun de supapă metalică) sau etanșare moale (PTFE/cauciuc) pentru a răspunde nevoilor de etanșare ale diferitelor medii.

Interval de mărime: dn 25- dn400
Presiune: 1. 0-4 MPA, 150-300 lb.
Material corporal: WCB, 304, 316, 316L
Material cu bilă: WCB, 304, 316, 316L
Material de etanșare: PTFE, PPL, Aliaj
Temperatură: -29 ~ +300 grad
Media: apă, gaz, petrol
Mod de conducere: actuator pneumatic, actuator electric
Tipul de control: Open-Close, Reglarea



Valva cu bilă de tip flanșă



‌Clasificare prin modul de segmentare‌

‌Two-Stage‌: Potrivit pentru scenarii în care starea de curgere trebuie să fie comutată rapid (cum ar fi sistemele de descărcare), iar acțiunea completă deschisă/completă închisă este finalizată de două ori.
‌Three-stage‌: utilizat mai ales în scenarii de ajustare continuă (cum ar fi alimentarea cu reactor chimic), controlul progresiv al fluxului se realizează prin trei segmente.
‌
Aplicații
‌Petrochemicals‌: Sisteme de încărcare și descărcare și distribuție pentru petrol brut, gaze lichefiate și alte suporturi pentru a preveni fluctuațiile de flux și presiune ale media.
‌Fine Chemicals‌: Livrare cantitativă și controlul proporțional de amestecare a lichidelor corozive (acizi și alcalin‌).
Systems Systems‌: Decompresia etapizată și reglarea fluxului fluidelor de înaltă presiune, cum ar fi aburul și gazul natural.
