Descrierea supapei cu bilă de flanșă electrică
Supapa cu bilă din flanșă electrică este o supapă de control automată compusă dintr-un actuator electric și o supapă cu bilă conectată la flanșă. Conduce mingea să rotească 90 de grade primind un semnal electric pentru a obține deschiderea rapidă și închiderea sau reglarea debitului mediilor conductelor. Funcțiile sale de bază includ:
Telecomandă: Potrivit pentru scenarii industriale care necesită funcționare automată (cum ar fi conducte de petrol și chimice), acceptă 4-20 Intrare de semnal MA și unitate de alimentare alternativă de 220V.
Sigilare de etanșare moale (PTFE) sau etanșare dură (metal până la metal) satisface nevoile diferitelor medii, iar nivelul de scurgere atinge nivelul ANSI VI.
Caracteristici structurale și de design
Corpul și materialele supapei:
Corpul supapei este confecționat din oțel carbon forjat, oțel inoxidabil sau oțel din aliaj (cum ar fi WCB, 304/316), conexiunea flanșă respectă standardele GB/ANSI/DIN, iar rezistența la presiune atinge PN 16- PN63 (1. 6-6. 4MPA).
Suprafața mingii este pulverizată cu carbură (cum ar fi carbura de tungsten), iar designul complet de alezaj reduce rezistența la flux, iar pierderea de presiune este mai mică decât cea a valvelor de poartă din aceleași specificații.
Actuator:
Echipat cu actuatoare electrice din seria GT, DSR sau DKJ, sistem servo încorporat, tip de comutator de suport sau control de tip regulament, iar intervalul de cuplu acoperă 50-2000 n · m.
Structura de acționare directă simplifică instalarea, are un timp de răspuns scurt (de obicei mai mic sau egal cu 15 secunde) și este potrivită pentru scenarii de deschidere și închidere frecventă.
Sigilare și siguranță:
Design de etanșare: tulpina supapei adoptă ambalarea PTFE și inelul O pentru etanșare dublă, iar scaunul supapei compensează uzura prin preîncărcare de arc pentru a asigura etanșarea pe termen lung.
Fireproof și rezistență la explozie: actuatorul îndeplinește standardul de rezistență la explozie ExdⅱBT4, iar proiectarea corpului de supapă îngroșată poate rezista la temperaturi extreme de la -29 gradul până la 450 de grade.
Specificația valvei cu bilă de flanșă electrică
|
Diametru nominal DN (mm)
|
Dn 15- dn200
|
|
Presiune nominală
|
Pn1. 0/1.6/2.5/4. 0/6.4mpa
|
|
Mediu aplicabil
|
Acizi de apă/petrol/azotic/acizi acetici/suspensiune/lichid de vâscozitate și așa mai departe
|
|
Temperatură adecvată
|
-40 grad -+80 grad (PTFE/PPL SEALARE) -40 grad -+350 grad (etanșare metalică)
|
|
Scurgere
|
Potrivit pentru standardul ANSI B16.104
|
|
Unghi rotativ
|
90 de grade
|
|
Material corporal
|
WBC, 304, 316
|
|
Materiale de scaun
|
PTFE (NORNAL TEMP), PPL SPECIAL (TEMP înalt), etanșare metalică (temperatură înaltă)
|

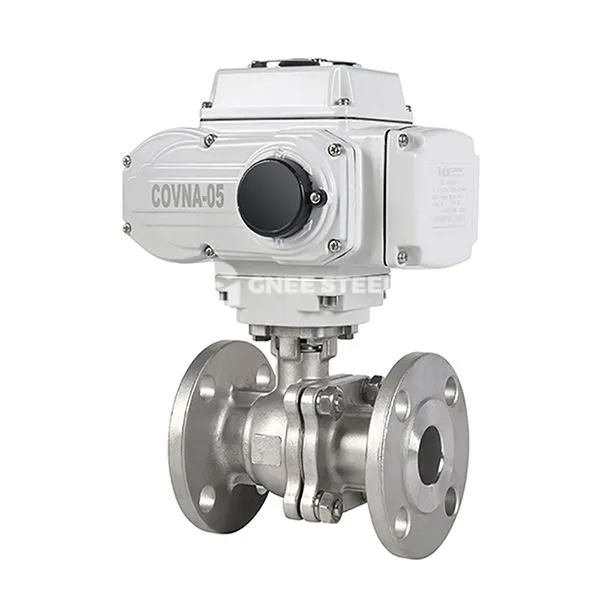

supapă cu bilă cu flanșă electrică
Sugestii de selecție:
Media corozivă: Preferă corpul supapei din oțel inoxidabil 316L + structura de etanșare dură (seria Q941Y-P).
Scenarii de presiune mare: Selectați corpul valvei forjate (cum ar fi A105) + clasa 600 sau mai sus designul conexiunii flanșei.
Cerințe de reglare
Aplicații
Petrocemical Industry: închiderea de urgență a conductelor de rafinărie, distribuția materiilor prime reactor.
Energy and Power: Reglarea sistemului cu aburi a centralelor termice, controlul apei de răcire a centralelor nucleare.
Engineering Protection Environmental: Decuparea medie corozivă a stațiilor de tratare a canalizării, controlul debitului sistemelor de desulfurizare a gazelor de ardere.
