Descrierea produselor

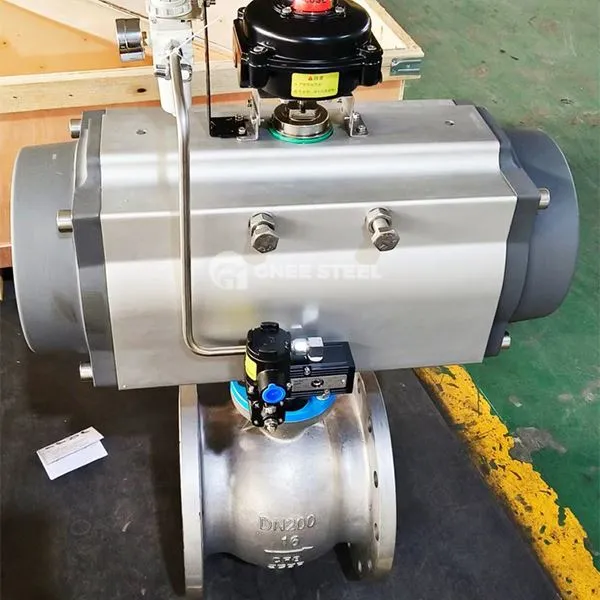

‌Dublu excentric v - supapă de bilă de port‌ este un ‌Metal - Valva de control a conductelor industriale sigilate‌ utilizat în principal în industrii precum ‌oțel, aluminiu și generare de energie‌. Este proiectat pentru ‌Condiții dure de serviciu‌, inclusiv ‌Gaz, ulei și medii care conțin particule solide‌, cu specificații standard care acoperă ‌DN40 până la DN1600‌.

Caracteristici

‌1.. Pereche de etanșare (nucleu de supapă și scaun)‌ - dual - Construcția metalică realizează ‌etanșare sferică din metal tare‌, asigurându -se ‌Fireproof și explozie - dovadă‌ Performanță.

‌2. Mecanismul de etanșare strâns‌ - ‌ ‌Contact de linie sferică‌ între miezul supapei și scaun, combinat cu ‌Excentricitate 3D‌, atinge ‌Scurgeri zero‌.

‌3. Purtați designul compensației‌ - Perechea de etanșare include un ‌Indemnizație de compensare‌. Când uzura are loc în timp, slăbiți pur și simplu ‌Limitați șurubul pe partea de mână‌, închideți valva ușor mai departe și mențineți etanșarea fiabilă, prelungind durata de viață.

‌4. Scaun înlocuitor‌ - ‌ ‌mânecă de compresie‌ Poate fi îndepărtat pentru a regla sau înlocui scaunul, permițând utilizarea continuă a supapei. Aceasta evită problema comună a ‌Înlocuire a valvei întregi‌ din cauza defecțiunii sigiliului.

Specificația produselor

Gama de mărimi:DN25 ~ 900mm NPS1 "~ 36"

Presiune:PN1.0 ~ 25MPA CLASS150 ~ 1500

Material corporal:Cf8, cf8m, cf3, cf3m, a 890 4 a, din oțel din aliaj

Funcționare:Manual, echipament de viermi, hidraulic, electric, pneumatic, electric - hidraulic, etc.

Standard: ANSI, API, Din, Eac, Jis, CE, ISO, EN, GB

Double Eccentric V-type Ball Valve Structure diagram

Presiune Cl	Diametru	Dimensiuni (mm)
	DN	NPS	L		D	D1	D2	n-d	b	f
	DN	NPS	Flanşă	BW	D	D1	D2	n-d	b	f
Clasa 900 PN150	50	2	368	368	216	165.1	92	8-Φ26	38.5	7
	65	2.5	419	419	244	190.5	105	8-Φ29	41.5	7
	80	3	381	381	241	190.5	127	8-Φ26	38.5	7
	100	4	457	457	292	234.9	157	8-Φ32	44.5	7
	125	5	559	559	349	279.4	186	8-Φ35	51	7
	150	6	610	610	381	317.5	216	12-Φ32	56	7
	200	8	737	737	470	393.7	270	12-Φ39	63.5	7
	250	10	838	838	545	469.9	324	16-Φ39	70	7
	300	12	965	965	610	533.4	381	20-Φ39	79.5	7
	350	14	1029	1029	640	558.8	413	20-Φ42	86	7
	400	16	1130	1130	705	615.9	470	20-Φ45	89	7
	450	18	1219	1219	785	686	533	20-Φ51	102	7
	500	20	1321	1321	855	749.5	584	20-Φ55	108	7
	600	24	1549	1549	1040	901.5	692	20-Φ68	140	7
Presiune Cl	Diametru	Dimensiuni (mm)
	DN	NPS	L		D	D1	D2	n-d	b	f
	DN	NPS	Flanşă	BW	D	D1	D2	n-d	b	f
Clasa 1500 PN260	25	1	254	254	150	101.6	51	4-Φ26	28.5	7
	40	1.5	305	305	180	123.6	73	4-Φ29	32	7
	50	2	368	368	215	165.1	92	8-Φ26	38.5	7
	65	2.5	419	419	245	190.5	105	8-Φ29	41.5	7
	80	3	470	470	265	203.2	127	8-Φ32	48	7
	100	4	546	546	310	241.3	157	8-Φ35	54	7
	125	5	673	673	375	292.1	186	8-Φ42	73.5	7
	150	6	705	705	394	317.5	216	12-Φ39	83	7
	200	8	832	832	483	393.7	270	12-Φ45	92	7
	250	10	991	991	585	482.6	324	12-Φ51	108	7
	300	12	1130	1130	675	571.5	381	16-Φ54	124	7
	350	14	1257	1257	750	635	413	16-Φ60	133.5	7
	400	16	1384	1384	825	705	470	16-Φ68	146.5	7
	450	18	1537	1537	915	774.5	533.5	16-Φ74	162	7
	500	20	1664	1664	985	832	584.5	16-Φ80	178	7
