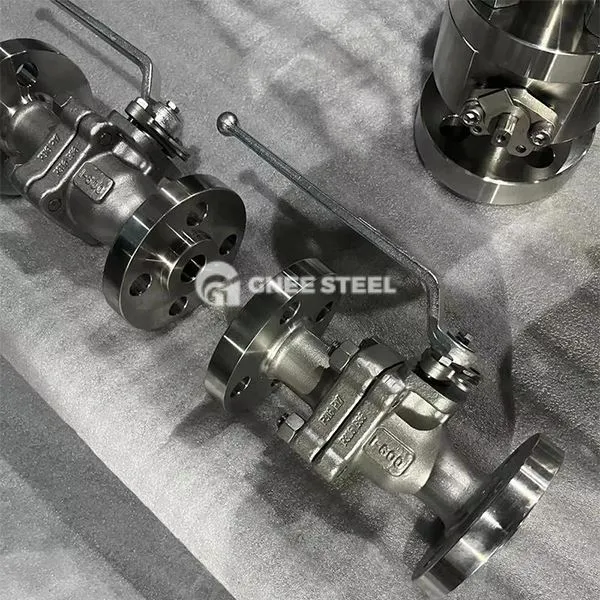

Valva cu bilă de turnare
Descriere
Supapa cu bilă turnată este un tip de supapă cu bilă cu un corp de supapă realizat prin procesul de turnare ca miez. Corpul său de supapă este confecționat în principal din fontă sau oțel turnat. Este potrivit pentru sistemele de conducte medii și de joasă presiune. Fluxul de mediu poate fi controlat sau tăiat prin rotirea mingii.
Compoziție structurală
Componentele de bază ale supapei cu bilă turnată includ:
Valve Body: Structura principală, care poartă presiunea mediului. Materialul este în mare parte fontă gri, fier ductil sau oțel turnat.
Ball: Partea de deschidere și închidere a miezului, suprafața poate fi cromată pentru a îmbunătăți rezistența la uzură, iar fluxul mediu este controlat prin rotație.
Valve Tulp: conectează mingea și mecanismul de funcționare, iar materialul este în mare parte din fontă sau oțel inoxidabil.
Seal: PTFE (politetrafluoroetilen) sau sigiliu metalic este utilizat pentru a asigura scurgeri zero.
Valve SEAT: design plutitor sau fix, condus de presiune medie pentru a obține etanșarea.
Mecanism dedrive: manual (mâner) sau automat (actuator), cuplu de funcționare mic, rotație de 90 de grade poate fi deschis și închis.
Ambalare: grafit flexibil și alte materiale pentru a asigura etanșarea tulpinii supapei.
Specificația valvei cu bilă de turnare
|
articol
|
supapă
|
|
Aplicație
|
petrol și gaz
|
|
Dimensiunea portului
|
Dn 10- dn2000
|
|
Garanție
|
24 de luni
|
|
Locul de origine
|
Henan, China
|
|
Numărul modelului
|
Wbv -18
|
|
Putere
|
Electric, pneumatic, manual, hidraulic
|
|
Temperatura mass -media
|
Temperatură ridicată, temperatură scăzută, temperatură medie, temperatură normală
|
|
Nume de marcă
|
Gnee
|
|
Structura
|
Mingea
|
|
Media
|
gaze, petrol etc.
|
|
Suport personalizat
|
OEM, ODM, OBM
|
|
Material corporal
|
Oțel carbon WCB, oțel inoxidabil CF8/CF8M sau oțel din aliaj
|
|
Material de bilă
|
Oțel inoxidabil, oțel din aliaj
|
|
Material tulpină
|
Oţel inoxidabil
|
|
Material scaun
|
PTFE sau etanșare metalică cu stellite, carbură de tungsten
|
|
Conexiune finală
|
Sudură cu fund, sudură de priză
|
|
Standard de proiectare
|
API 6D, API 608, API 607, ASME B16.34, ASME B16.25
|
|
Certificări
|
API 6D, API 607, API 598, ANSI/ASME B16.34, etc.
|
|
MOQ
|
1 unitate
|
Valva cu bilă de turnare
Motivele pentru alegerea castingului în loc de forjare
- Avantajul costului
- Adaptabilitatea structurală: Turnarea poate fabrica corpuri de supapă cu forme complexe pentru a îndeplini cerințele de performanță ale sistemelor medii și joase de presiune.
- Performance Matching: Forța oțelului din fontă/fontă este suficientă pentru a face față scenariilor de presiune medie și joasă, fără costul ridicat al forjării.
- Rezistență la coroziune: Rezistența la coroziune a corpului valvei turnate poate fi îmbunătățită prin tratamentul acoperirii, îndeplinind cele mai multe scenarii industriale.
- ’srenance : Valva cu bilă turnată are o structură simplă, inelul de etanșare este ușor de înlocuit, iar costul de întreținere este scăzut.
