Descrierea capătului flanșei supapei cu bilă
Supapa cu bilă de capăt flanșă este o supapă cu bilă care este conectată la sistemul de conducte printr -o conexiune de flanșă. Partea sa de deschidere și închidere a miezului este o bilă cu o gaură circulară, care poate obține un control complet deschis/apropiat al mediului printr -o rotație de 90 de grade.
Componente de bază
Valve Body and Flange: The Flange End adoptă o flanșă standard (cum ar fi ANSI, DIN) pentru a asigura o legătură fermă cu conducta și pentru a facilita instalarea și demontarea; Ball și scaun de supapă: mingea este în cea mai mare parte din oțel inoxidabil sau aliaj, iar scaunul supapei adoptă PTFE sau etanșare tare din metal, care este potrivit pentru presiune ridicată, temperatură ridicată și medii corozive; Valve tulpină și actuator: acceptă un impuls manual (mâner) sau automat (pneumatic/electric) și transmite cuplu la minge pentru a finaliza acțiunea de deschidere și închidere.
Principiul de lucru
Operarea și închiderea Mecanismului
Mingea este rotită de 90 de grade prin rotirea tulpinii supapei, astfel încât gaura prin bilă este aliniată cu conducta (complet deschisă) sau verticală (complet închisă), astfel încât să obțină un flux mediu sau o întrerupere.
Conexiunea cu flanșă asigură etanșeitatea dintre supapă și conductă pentru a evita scurgerea de mediu.
Caracteristici de bază
Rezistență la flux și etanșare ridicată
Proiectarea cu aleză completă face ca rezistența la fluid să fie aproape de cea a conductei drepte, reducând pierderea de presiune;
Scaunul de supapă PTFE atinge scurgeri zero la temperatura camerei, iar sigiliul dur din metal are o rezistență la temperatură de până la 450 grade , potrivită pentru condiții de muncă dure.
Funcționare ușoară și durabilitate
9 0 Grad Deschidere și închidere rapidă, timpul de funcționare poate fi la fel de scurt ca 0.05 secunde, ceea ce este mai bun decât supapele rotative cu mai multe rânduri, cum ar fi supapele de poartă și supapele de oprire;
Structura modulară acceptă întreținerea rapidă, iar durata de viață a serviciului poate ajunge la tens de mii de deschideri și închideri.
Lawide Adaptability
Fabricul flanșei este compatibil cu o varietate de standarde internaționale (cum ar fi GB, HG, JIS) și este potrivit pentru diferite sisteme de conducte;
Poate gestiona lichide, gaze, aburi și medii care conțin particule (cum ar fi canalizarea și celuloza).
Specificația flanșei valvei cu bilă
- Dimensiune: 1/2 '' - 4 ''
- Tulpină de probă
- Turnare fină
- Port complet
- Pad de montare ISO
- Față în față: ANSI B16.10 / JIS B2002 / Din pn 16-40
- Design anti-foc disponibil ACC: API607
- Flange Standard: ASME 16.5 / JIS B2220 / DIN 2633
- Proiectare conform ASME B16.34
- Inspecție și testare: API 598

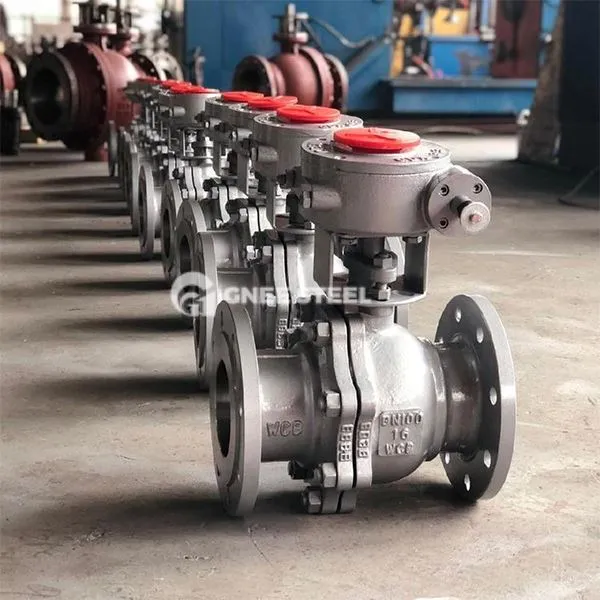

capătul flanșei valvei de bilă
Aplicații
Oil și Gas
Închiderea de urgență a conductelor de petrol și gaze, controlul accesului la rezervoarele de depozitare, rezistența la presiune ridicată (clasa 300) și coroziunea de sulfură de hidrogen.
Chemical and farmaceutical
Izolarea materialelor de reactor, acid puternic și transport mediu alcalin, care îndeplinesc cerințele de etanșare sanitară.
Tratarea apei și protecția mediului
Deschiderea și închiderea sistemului de tratare a apelor reziduale, controlul lichidului de particule solide, pentru a preveni blocajul supapei.
Energie și electricitate
Închiderea rapidă a conductelor cu abur a cazanului și a sistemelor de transmisie a gazelor, adecvate pentru condiții de temperatură ridicată și de înaltă presiune
