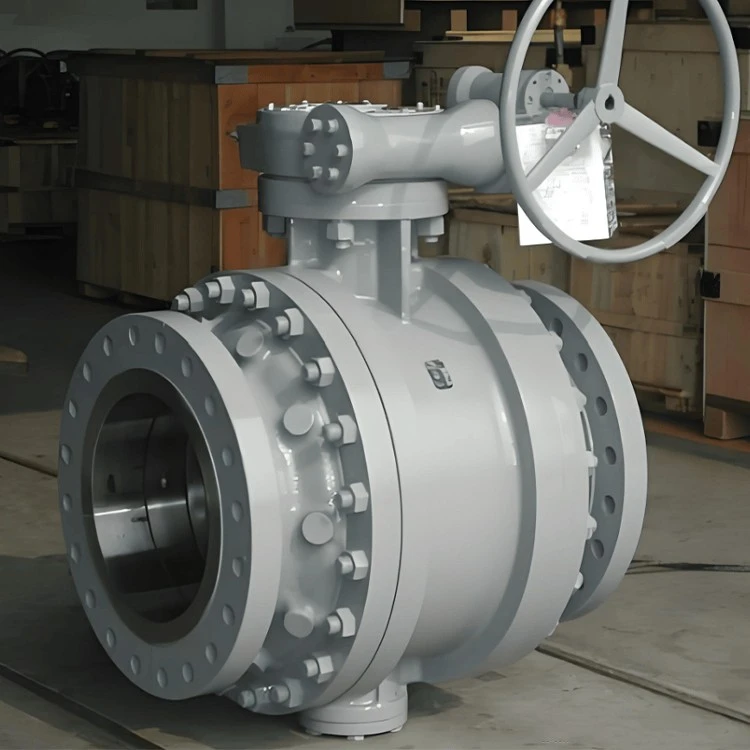

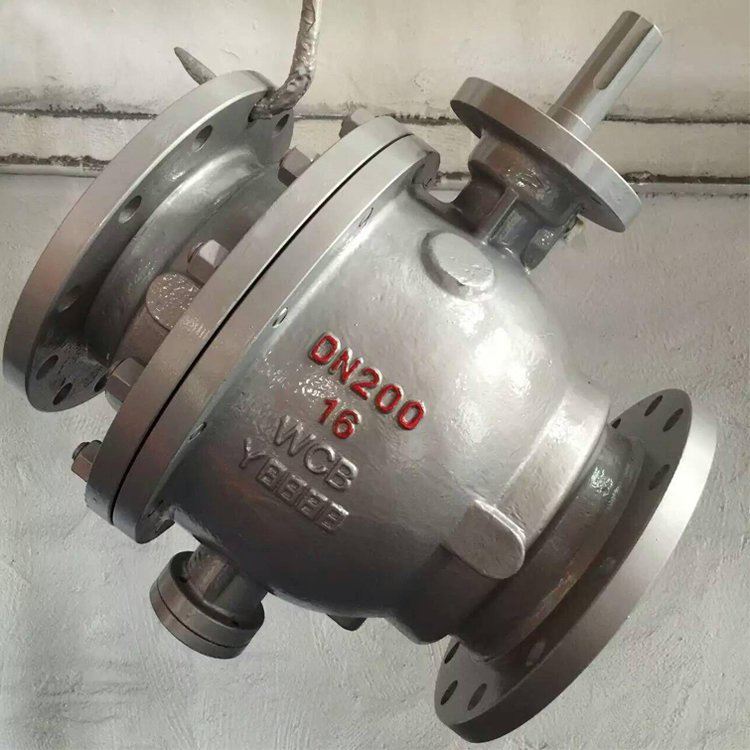

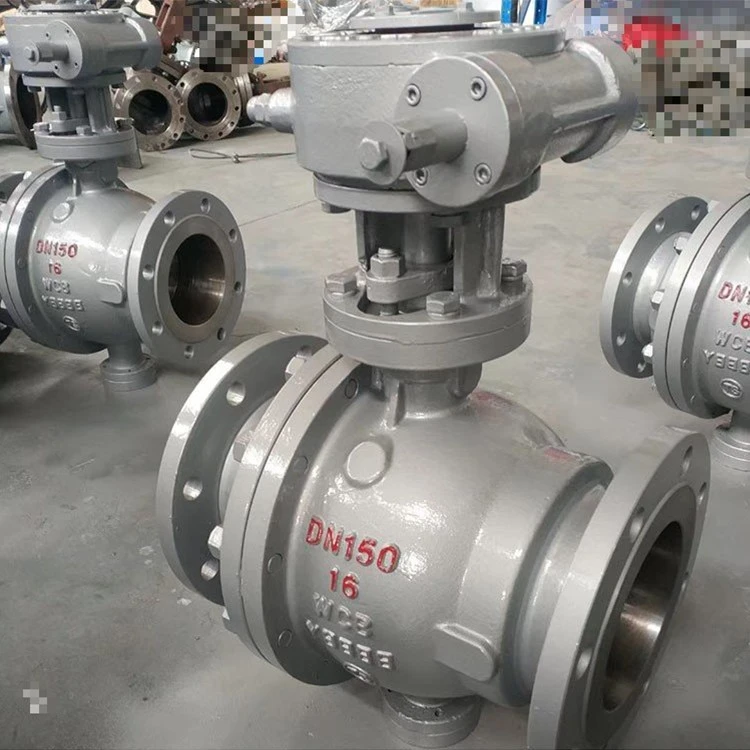

Robinet cu bilă ASTM A216 WCB Trunnion

Robinet cu bilă ASTM A216 WCB Trunnioneste o supapă industrială-performantă, grea-, concepută pentru aplicații critice de control al debitului.

Material WCB:Reprezintă oțel carbon turnat, cel mai utilizat material pentru piese care conțin presiune-în serviciile industriale ne-corozive.

Design montat pe trunion:Spre deosebire de supapele cu bilă plutitoare, bila dintr-o supapă cu trunion este fixată prin suporturi de sus și de jos (trunnions). Acest design reduce cuplul de operare și asigură o stabilitate superioară a etanșării și siguranță în aplicații cu-presiune înaltă și cu diametru- mare.

Reduceri pentru comenzile în vrac sunt disponibile pentru toate robinetele cu sferă WCB din clasa 150-2500 – Trimiteți cererea dvs. acum.

ASTM A216 WCB Informații detaliate despre robinet cu bilă trunion

Materialul corpului:ASTM A216 WCB (oțel carbon turnat)

Tip minge:Minge montată pe trunion

Material de etanșare:Așezare moale (PTFE, RPTFE, Devlon, PEEK) sau așezare metal-la-metal

Operare:Pârghie, angrenaj melcat, actuator pneumatic, electric sau hidraulic

Tip conexiune:Flanșă (RF, RTJ), sudare cap la cap (BW)

Constructie:Corp cu șuruburi din 2 sau 3 bucăți

Gama de produse ASTM A216 WCB cu robinet cu bilă montat pe trunion

Gama de dimensiuni:2" până la 48" (DN50 – DN1200)

Clasa de presiune:Clasa 150 până la Clasa 2500 (PN16 – PN420)

Interval de temperatură:-29 grade până la 425 grade (în funcție de materialul scaunului)

Media aplicabile:Petrol, gaze naturale, apă, abur și produse chimice petroliere.

Proiectare și conformitate cu robinet cu bilă montat pe trunion

Design sigur-la foc:Conform API 607 ​​/ API 6FA pentru a menține integritatea etanșării în timpul și după un incendiu.

Design anti-static:Echipat cu dispozitive de împământare între minge, tijă și corp pentru a preveni acumularea statică.

Blow-Tulja Proof:Proiectat pentru a preveni ejectarea tijei la presiune internă ridicată.

Conformitate NACE:Disponibil cu certificare NACE MR0175 pentru medii cu gaz acid (H2S).

Caracteristici ale supapei cu bilă montate pe trunion ASTM A216 WCB

Blocare dublă și sângerare (DBB):Când supapa este închisă, atât scaunele din amonte, cât și din aval blochează mediul, permițând evacuarea presiunii din cavitatea corpului printr-o supapă de scurgere.

Scaune cu auto-eliberare:Eliberează automat excesul de presiune din cavitatea corpului în conductă atunci când depășește pre-încărcarea arcului.

Injecție de etanșare de urgență:Supapele de 6" și mai mari sunt de obicei echipate cu fitinguri de injecție de etanșare pentru a oferi o etanșare temporară în cazul deteriorării scaunului.

Cuplu de operare scăzut:Designul rulmentului trunnion reduce frecarea, permițând o operare mai ușoară chiar și la presiune ridicată.

Gama de dimensiuni și clasa de presiune ASTM A216 WCB

Standarde de proiectare a supapelor cu bilă ASTM A216 WCB Trunnion

Proiectare și fabricație:API 6D / ISO 14313 / ASME B16.34

Față în față (de la capăt la capăt):ASME B16.10 / API 6D

Standard de capăt cu flanșă:ASME B16.5 (pentru Mai mic sau egal cu 24") / ASME B16.47 (pentru Mai mare sau egal cu 26")

Capat-cap la cap (BW):ASME B16.25

Inspecție și testare: API 6D/ API 598

Test de siguranță la incendiu{0}:API 607 ​​/ API 6FA

Atelier GNEE ASTM Robinete cu bilă

FAQ

Ce este WCB de grad ASTM A216?

WCB grad ASTM A216este unul dintre cele mai utilizate materiale din oțel carbon în lumea industrială, în special pentru piese care conțin presiune-cum ar fi supape, pompe și fitinguri.

Care este scopul trunnion-ului într-o supapă cu bilă?

Scopul principal al afuseste săancorați mecanic mingeasus și jos, ținându-l într-o poziție fixă.

Care este diferența dintre ASTM A216 GR WCB și ASTM A105?

Diferența principală întreASTM A216 WCBşiASTM A105se află înprocesul de fabricatie: WCB esteOţel turnat, în timp ce A105 esteOțel forjat.
