Descrierea produselor
Supapa cu bilă A105 este proiectată pentru a se conforma cu standardele API 6D, ASME B16.34 și NACE MR0175. Conexiunile finale sunt disponibile în sudură, Butt - sudură, priză - sudură sau opțiuni filetate, cu dimensiuni nominale cuprinse între DN15 și DN200. Poate fi configurat cu diferite tipuri de unități, inclusiv actuatoare manuale, pneumatice sau electrice și este utilizat pe scară largă pentru presiunea ridicată - presiunea de presiune - Off Off în conducte lungi - conducte de distanță, sisteme de distribuție a gazelor urbane și plante chimice.
Caracteristici:
Putere mare: corpul de supapă A105 Forjat integral cu rezistență la tracțiune mai mare sau egal cu 485 MPa, rezistență la randament mai mare sau egală cu 250 MPa și factor de siguranță la izbucnire mai mare sau egal cu 4.
Sigilare ridicată: Balul și scaunul sunt împerecheate și măcinate, cu nichel de suprafață - aliaj placat sau dur - acoperit prin pulverizare supersonică pentru a obține ANSI/FCI 70 - 2 Clasa VI Zero scurgeri; Scaunul încărcat cu arc compensează automat uzura.
Fireproof & anti - static: ambalarea grafitului formează sigilare secundară în timpul focului; Izvoarele conductoare între tulpina, bilă și corpul supapei asigură rezistența mai mică sau egală cu 10 Ω.
Prevenirea de explozie a tulpinilor: Bottom - tulpină montată cu capotă inversă - Structura de etanșare previne ejectarea tulpinii, permițând înlocuirea ambalajului online.
Opțiuni de conexiune multiple: Capetele flanse se conformează cu ASME B16.5, Butt - Soluția se termină cu ASME B16.25, iar capetele filetate cu ANSI B1.20.1 (NPT) pentru instalarea directă a conductelor.
Întreținere ușoară: Two - piesă sau trei - design de piesă permite extracția bilă și a scaunului fără demontare a conductelor; Proiectarea extinsă a capotei facilitează izolarea și funcționarea la distanță.
Specificația produselor
Evaluare presiune: clasa 900lb
Corp: A105
Mingea: SS316
Tulpină: A182 F316
Scaun: Devlon
Standarde
Proiectare și fabricare: API 6D
Față în față: ASME B16.10
Capete flancate: ASME B16.5
Test și inspecție: API 598
Puncte cheie de selecție
1.. Parametri de funcționare: Determinați materialul corpului supapei pe baza mediilor, temperaturii și presiunii. A105 este potrivit pentru non - media corozivă sau ușor corozivă care operează la - 29 de grade până la 425 grade. Pentru gazele naturale care conține H₂s, selectați versiunea NACE MR0175 rezistentă la sulf. Pentru temperaturi sub -46 grade, utilizați oțel forjat LF2.
2. Tipul de etanșare: Pentru suporturi curate la temperatura camerei, selectați PTFE sau R - PTFE sigilii moi; Pentru medii care conțin particule sau la temperaturi ridicate, selectați garnituri de stellite din metal.
3. Tipul de conexiune: pentru presiunea mare -, mare - linii principale cu diametrul, selectați Butt - capete de sudură; Pentru zonele supuse întreținerii frecvente, selectați capetele flanșei; Pentru micul {- diametru {- echipament montat, selectați fire interne sau suduri de priză.
4. Acționare:
- manual: mâner sau cutie de viteze cu o gaură de chei pentru a preveni funcționarea accidentală;
- pneumatic: Double - care acționează sau arc - retur, echipat cu o supapă de solenoid, filtru - supapă de reducere a presiunii și comutator de limită;
- Electric: pe - Off sau tip de modulare, explozie - dovadă exd iic t6, ip68.
5. Funcții suplimentare: Pentru instalarea subterană, tulpina supapei și capacul de protecție trebuie prelungite; Pentru funcționarea aburului, trebuie să fie prevăzută o suport de disipare a căldurii; Pentru etanșarea bidirecțională, trebuie selectată structura DIB-1.

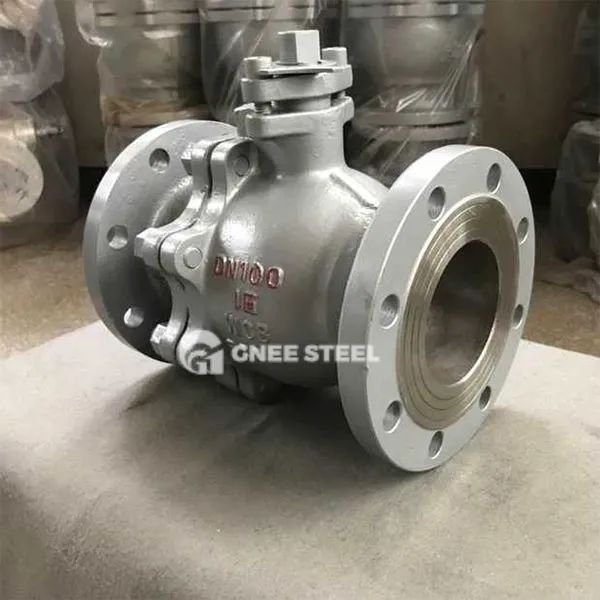

Valva cu bilă A105
