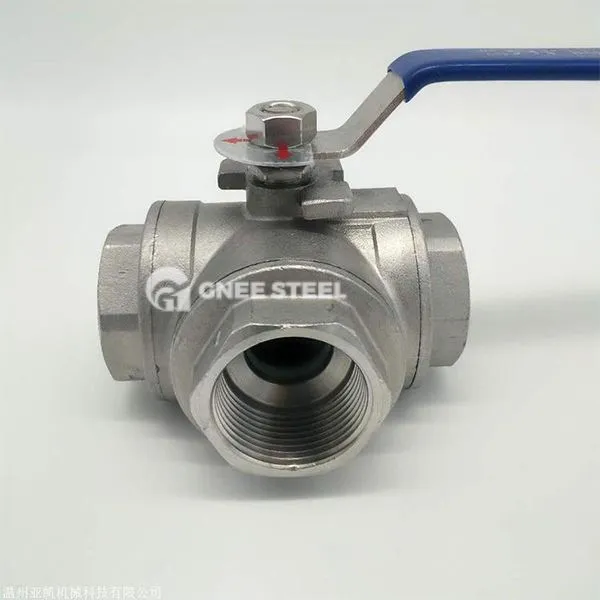

Valva cu bilă cu 3 moduri T

Supapa cu bilă de tip T în trei căi T este o supapă care realizează devierea fluidelor, confluența sau direcția fluxului între trei conducte prin rotirea bilei cu un canal în formă de T.

‌CORE STRUCTURĂ‌

‌Valve Body‌: Proiectare în trei porturi în formă de T, turnat în oțel inoxidabil, oțel carbon sau aliaj special pentru a asigura rezistența la presiune și rezistența la coroziune; ‌Ball‌: în formă de T încorporată prin gaură, rotirea a 90 de grade poate schimba calea fluidului (cum ar fi devierea mediului de intrare la două prize sau comutarea direcțiilor de flux diferite); ‌Drive Dispozitiv‌: de obicei echipat cu actuatoare pneumatice (cilindri, pistoane), care susțin controlul automat; Componente Componente de selerare‌: Scaunul elastic al valvei cooperează cu bila de precizie pentru a preveni scurgerea medie.

• Presiune de lucru (pn): 1. 6-4. 0 mpa
• Materiale principale: oțel carbon, oțel inoxidabil, oțel forjat, aliaj, oțel inoxidabil duplex, titan
• Corp: WCB/CF8/CF8M/CF3/CF3M/BRASS
• Mingea: 2CR13/15CRMO/25CR2MOV/304/304L/316/316L
• Tulpină: 2CR13/15CRMO/25CR2MOV/304/304L/316/316L
• Sigiliu: PTFE/RPTFE/PPL/PEEK/GRAFITE
• Port: dn 15- dn800
• Flange: Din pn 16-40, ANSI 150LB -900 lb, jis10k/20k
• Standard: Din 2543-2545/Din 2501
• Test: DIN 3230/EN 12266
• Mediu: apă, ulei, abur, gaz lichefiat
• Temp.: -29 ºC --150 ºC
• Funcționare: manetă manuală, cutie de viteze de viermi, pneumatică, electrică



Valva cu bilă cu 3 moduri T



Aplicație și rezolvare a problemelor

• Industria chimică și petrolieră

Aplicație: controlul de diversiune a materiilor prime, amestecarea uleiului finit și transportul mediu coroziv;

Rezolvarea problemelor: Realizați comutarea cu mai multe proces, evitați contaminarea încrucișată a mediilor și îmbunătățiți continuitatea producției.

• Industria farmaceutică și alimentară

Aplicație: Ambalarea fluidelor sanitare (cum ar fi medicamentele lichide și băuturile) și controlul fluxului în medii sterile;

Rezolvarea problemelor: reduceți reziduurile prin proiectarea canalului de flux lin pentru a satisface cerințele de certificare GMP.

• Industria de protecție a energiei și a mediului

Aplicație: devierea conductelor de gaze naturale, controlul confluenței sistemului de tratare a canalizării;

Rezolvarea problemelor: adaptați -vă la particule care conțin mediu sau medii vâscoase pentru a preveni înfundarea și uzura corpului valvei.

• Linie de producție automată

Aplicație: integrați -vă în sistemul PLC pentru a controla de la distanță comutarea fluidului (cum ar fi circulația lichidului de răcire la fabricarea auto);

Rezolvarea problemelor: reduceți intervenția manuală și reduceți riscul de erori operaționale.

Diferență față de supapa de bilă de tip L

• ‌ Flow Canal Function Difference‌

‌T-TYPE‌: acceptă orice combinație de comutare a trei porturi (cum ar fi intrare → două prize împărțite, două intrări → confluență de ieșire);
‌L-Type‌: poate realiza doar comutarea cu unghi drept între două intrări și un Outlet‌ (cum ar fi A → B sau A → C, nu poate conecta trei moduri în același timp).

• ‌ Applicarea scenariului Focus‌

‌T-TIP‌: Potrivit pentru sisteme complexe care necesită reglare a fluxului multidirecțional (cum ar fi amestecarea materialelor multi-raw ale turnului chimic);
‌L-Type‌: utilizat în principal pentru distribuția medie (cum ar fi introducerea unui singur fluid în două unități de procesare diferite).

• ‌ Diferența de proiectare structurală‌

‌T Sfera de tip ‌T: gaura de trecere este în formă de T, iar după rotație, se formează o varietate de combinații de căi de curgere;
‌L Sfera de tip ‌L: Gaura de trecere este în formă de L dreapta și acceptă doar comutarea direcției fluxului fix.
